Магнитные пускатели ПМА, ПМ
Магнитные пускатели серии ПМА
Пускатели предназначены для пуска, остановки и реверсирования трёхфазных асинхроных электродвигаелей с короткозамкнутым ротором, а также их защиты от перегрузок по току недопустимой продолжительности.
Как к элементу систем автоматического управления к электромагнитным пускателям предъявляются высокие требования по износостойкости. Классы изностостойкости: А, Б и В. Пускатели производятся в исполнениях с различной степенью защиты от прикосовений и внеших воздействий (IP00, IP20, IP40, IP54). Климатическое исполнение и категории размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ПМА - обозначение серии;
X - величина пускателя в зависимости от номинального тока: 3 - 40 А; 4 - 63 А, 80 А; 5 - 100 А; 6 - 160А;
X - обозначение исполнения по назначению, наличию теплового реле и позисторной защиты, вид блокировки:
1 - нереверсивные, без теплового реле;
2 - нереверсивные, с тепловым реле;
3 - реверсивные, без теплового реле с электрической блокировкой;
4 - реверсивные, с тепловым реле с электрической блокировкой;
5 - реверсивные, без теплового реле;
6 - реверсивные, с тепловым реле с электрической и механической блокировками;
7 - нереверсивные, с аппаратом позисторной защиты АЗП;
8 - реверсивные, с АЗП, с механической блокировкой;
9 - нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
0 - реверсивные, с УВТЗ-1М, с электрической и механической блокировками;
X - обозначение исполнения по степени защиты и наличию встроенных элементов управления:
0 - степень защиты IPOO, без кнопок;
1 - IP40, без кнопок;
2 - 1Р54, без кнопок;
3 - IP40, с кнопками "Пуск" и "Стоп";
4 - IP54, с кнопками "Пуск" и "Стоп";
5 - IP40, с кнопками "Пуск" и "Стоп и сигнальной лампой;
6 - IP54, с кнопками "Пуск" и "Стоп" и сигнальной лампой;
X - обозначение рода тока цепи управления и напряжения главной цепи: 0 - переменный, 380В; 1 - постоянный, 660 В; 2 - переменный, 660 В;
X - обозначение исполнения на номинальный ток 80 А - Д;
X - обозначение исполнения пускателя со встроенным тепловым реле малой инерционности - П;
М - обозначение модернизированного исполнения;
С - обозначение сейсмостойкого исполнения;
X - климатическое исполнение (У, УХЛ, Т, О) и категория размещения (2, 3, 4);
X - исполнение по износостойкости (А, Б, В).

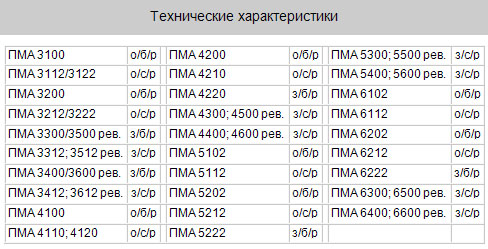

Обозначения :
о/б/р - открытый без реле
о/с/р - открытый с реле
з/б/р - закрытый без реле
з/с/р - закрытый с реле
Магнитные пускатели серии ПМ12
Пускатели электромагнитные серии ПМ12 предназначены для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.
Для ограничения коммутационных перенапряжений, возникающих при отключении пускателей на катушках управления, на пускатели серии ПМ12 степеней защиты IP00 и IP20 могут устанавливаться ограничители перенапряжений ОПН. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
ПМ12 - ХХХ Х Х Х Х Х Х
ПМ12 - Обозначение серии
ХХХ - Цифры, указывающие условное обозначение номинального тока: 010 - 10 А, 025 - 25 А, 040 - 40 А, 063 - 63 А
Х - Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1 - без теплового реле, нереверсивные
2 - с тепловым реле, нереверсивные
5 - без теплового реле, реверсивные с механической блокировкой для степени защиты IP00, IP20, с электрической и механической блокировкой для степени защиты IP40, IP54
6 - с тепловым реле, реверсивные с электрической и механической блокировками
Х - Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0 - степень защиты IP00
1 - степень защиты IP54 без кнопок
2 - степень защиты IP54 с кнопками "Пуск" и "Стоп"
3 - степень защиты IP54 с кнопками "Пуск" и "Стоп" и сигнальной лампой
4 - степень защиты IP40 без кнопок
5 - степень защиты IP20
6 - степень защиты IP40 с кнопками "Пуск" и "Стоп"
7 - степень защиты IP40 с кнопками "Пуск" и "Стоп" и сигнальной лампой
Х - Цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
0 - исполнение 1"з" для пускателей на номинальный ток 10, 25, 40 А
1 - исполнение 1"р" для пускателей на номинальный ток 10, 25, 40 А; 2"з"+2"р" для пускателей на номинальный ток 63 А
Х - Буква, характеризующая климатическое исполнение по ГОСТ 15150
Х - Цифра, характеризующая категорию размещения по ГОСТ 15150
Х - Буква, указывающая исполнение по износостойкости А, Б, В
